| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | 標準輸出パッケージ/カスタマイズ可能なパッケージ |
| 決済方法: | T/T,L/C |

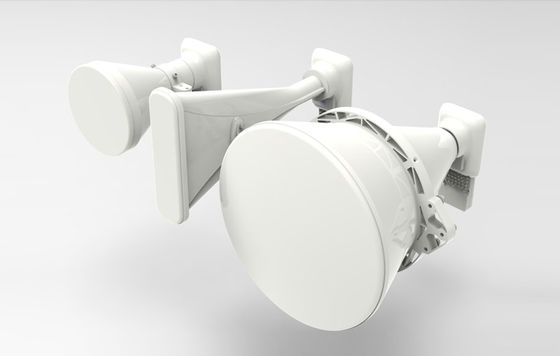

ワイヤレス PtMP 通信用の高得益マイクロ波ホーンアンテナ
マイクロ波ホーンアンテナは,マイクロ波信号の送信および受信に使用されるアンテナの一種である.狭い 開口 から より 広い 開口 に 徐々に 広がる 膨張 し た 波導体 の 構造 を 構成 し て い ますこの設計により,アンテナはマイクロ波周波数範囲で効率的に電磁波を放射または捕捉することができます.
マイクロ波ホーンアンテナの利点の一つは,幅広い帯域幅の能力であり,マイクロ波スペクトル内の周波数範囲で動作することを可能にします.異なる用途に適していますレーダーシステム,衛星通信,無線ネットワーク,科学研究など
効率的なPtMPホーンアンテナ:
電気性能:
|
周波数範囲 (GHz)
|
増幅 (dBi) | アジムスビーム幅 -3dB | エリエーションビーム幅 -3dB | アジムスビーム幅 -6dB | 昇光線幅 -6dB | 前/後ろの比率 (dB) | VSWR | 極化 | |
| 30° | 5.0-7 だった0 | 18 |
H21° V21° |
H21° V21° |
H30° V30° |
H30° V30° |
37 | ≤18 | 双線形 |
| 40° | 5.0-7 だった0 | 16 |
H27° V27° |
H27° V27 |
H40° V40° |
H40° V40° |
35 | ≤18 | 双線形 |
| 50° | 5.0-7 だった0 | 14 |
H33° V33° |
H33° V33° |
H50° V50° |
H50° V50° |
33 | ≤18 | 双線形 |
| 60° | 5.0-7 だった0 | 13 |
H41° V41° |
H41° V41° |
H60° V60° |
H60° V60° |
32 | ≤18 | 双線形 |
| 70° | 5.0-7 だった0 | 11 |
H50° V50° |
H50° V50° |
H70° V70° |
H70° V70° |
30 | ≤18 | 双線形 |
| 80° | 5.0-7 だった0 | 10 |
H60° V60° |
H60° V60° |
H80° V80° |
H80° V80° |
29 | ≤18 | 双線形 |
| 90° | 5.0-7 だった0 | 9 |
H67° V67° |
H67° V67° |
H90° V90° |
H90° V90° |
28 | ≤18 | 双線形 |
| アンテナ接続 | 波導体 (ドングアンの有名な精密製) またはSMA |
| 純重量 | 2.5kg/5.5Ib |
| 材料 | 紫外線安定PC アルミ合金 |
| 風の耐久性 | 200 km/h |
| 風力による負荷 | 200 km/h |
| マウント | メカニカル調節:高さ ±25°,アジミュート ±25° ポール互換性: Ø40~60mm |
| 耐候性 | IP55 |
|
|
