| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | 標準輸出パッケージ/カスタマイズ可能なパッケージ |
| 決済方法: | T/T,L/C |

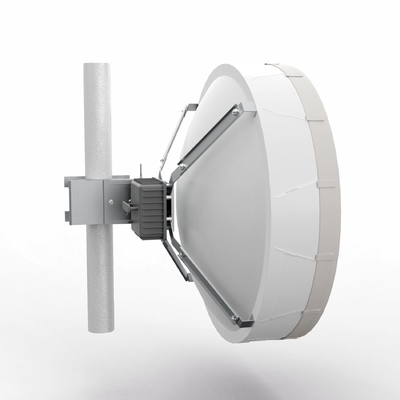

マイクロ波パラボリックアンテナは ワイヤレス通信技術の頂点であり 精密な工学と 長距離接続における比類のない性能で 知られていますこのアンテナを現代の通信ネットワークの礎石にする 重要な特徴を詳しく見ていきましょう.
1高利益デザイン
このアンテナはパラボリック反射器で 特殊な増幅を達成し 信号を拡大し 信号強度を高めます高い 利益 を 得る 設計 に よっ て,遠く の 場所 で も 信頼 できる 通信 が でき ますポイント・トゥ・ポイント・リンクや衛星通信に最適です
2フォーカス信号伝達
アンテナのパラボリック形状により,正確なビームフォーカスを可能にし,信号を正確に方向化し,信号分散を減らす.この 集中 的 な 伝達 は,信号 の 明確 性 を 向上 さ せ,干渉 を 最小 に する安定した通信を保証します.
3ブロードバンド能力:
マイクロ波パラボリックアンテナは,幅広い周波数範囲で動作するように設計され,幅広い通信ニーズに対応するブロードバンド能力を提供しています.,このアンテナは様々なアプリケーションで 一貫したパフォーマンスを提供します
特徴:
電気性能:
|
アンテナモデル |
アンテナサイズ (m) |
周波数 (GHz) |
利益 (dBi) |
3dB BW (デグ) |
XPD (dB) |
VSWR |
F/B ラジオ (dB) |
ISO |
||
|
低い |
中間 |
トップ |
||||||||
|
CM09U6WD |
0.9 |
5.925-7だった125 |
32.7 |
33.5 |
34.3 |
3.6 |
30 |
1.3 |
58 |
35 |
|
CM09U7WD |
0.9 |
7.125-8だった5 |
34.3 |
35.1 |
35.8 |
2.8 |
30 |
1.3 |
59 |
35 |
|
CM09U10WD |
0.9 |
10.125-117 |
37.0 |
38.0 |
38.6 |
2.0 |
30 |
1.3 |
63 |
35 |
|
CM09U13D |
0.9 |
12.75-1325 |
39.3 |
39.5 |
39.7 |
1.7 |
30 |
1.3 |
64 |
35 |
|
CM09U15D |
0.9 |
14.4-15 だった35 |
40.4 |
40.7 |
41 |
1.5 |
30 |
1.3 |
59 |
35 |
|
CM09U18D |
0.9 |
17.7-197 |
42.2 |
42.7 |
43.1 |
1.2 |
30 |
1.3 |
68 |
35 |
|
CM09U23D |
0.9 |
21.2-236 |
43.7 |
44.2 |
41.1 |
1.0 |
30 |
1.3 |
69 |
35 |
|
CM09U26D |
0.9 |
24.2-265 |
44.9 |
45.3 |
45.7 |
0.9 |
30 |
1.3 |
70 |
35 |
メカニカル性能:
|
マウントポールの直径 |
Φ114 mm |
|
微細なアジムス調整 |
粗い 360° 細い ±15° |
|
微妙 な 高さ 調整 |
細分 ±10° |
|
風速は稼働している |
162km/h |
|
風速生存率 |
250km/h |
|
アイス・ロード |
25.4mm |
|
動作温度 |
-45°C~+65°C |
1. 低/中/高増幅は≤-0.5dBiの許容が正常範囲内である.
2.F/Bradio:主光線に対して最大放射線を180°±40°で帯域全体で表示する.他の規定がない限り,生産アンテナは,名値を2dB以上超えない.
|
|
